Прямой удар молнии или индуцированные грозовые перенапряжения представляют колоссальную угрозу для коммерческой недвижимости. Сила тока при грозовом разряде может достигать 100–200 кА, а температура плазменного канала превышает 25 000 °C. В отсутствие надежной системы молниезащиты и заземления грозовой импульс способен вызвать мгновенное возгорание кровли, разрушение несущих железобетонных конструкций, взрыв фасадного остекления и полный выход из строя слаботочных систем, серверов, систем видеонаблюдения и автоматики здания. Грамотно спроектированная и смонтированная молниезащита и заземление зданий обеспечивает безопасный перехват и отвод тока молнии в землю, гарантируя сохранность имущества и безопасность людей.
Защита объектов коммерческого назначения (ТРЦ, логистических центров, бизнес-центров, производственных комплексов) включает комплекс внешней молниезащиты (молниеприемники, токоотводы, заземлители) и внутренней молниезащиты (устройства защиты от импульсных перенапряжений — УЗИП, система уравнивания потенциалов). Профессиональные электромонтажные работы и ежегодный инструментальный контроль контура заземления силами аттестованной электролаборатории «ВЭК СЕРВИС» позволяют гарантировать соответствие объекта жестким требованиям нормативных стандартов РФ. Ниже наши инженеры подробно разбирают этапы проектирования, технологии монтажа и методику проверки сопротивления заземляющих устройств.
Нормативная база и классификация систем молниезащиты в РФ
Проектирование и устройство молниезащиты в России строго регламентируется двумя взаимодополняющими нормативными документами:
- СО 153-34.21.122-2003 («Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций»);
- РД 34.21.122-87 («Инструкция по устройству молниезащиты зданий и сооружений»);
- ПУЭ 7 (Правила устройства электроустановок, глава 1.7 «Заземление и защитные меры электробезопасности»);
- ГОСТ Р МЭК 62305 (Национальные стандарты защиты от молнии, гармонизированные с международными нормами IEC).
В зависимости от назначения объекта, плотности людей, наличия взрывопожароопасных зон и стоимости размещенного оборудования объекту присваивается соответствующий класс (категория) молниезащиты:
| Категория / Уровень защиты | Типы коммерческих объектов | Эффективность перехвата молнии ($E$) |
|---|---|---|
| I категория (Уровень I) | Взрывоопасные производства, склады ГСМ, нефтебазы, газовые котельные | 98% (надежность 0,98) |
| II категория (Уровень II) | Крупные ТРЦ, гипермаркеты, дата-центры (ЦОД), логистические хабы | 95% (надежность 0,95) |
| III категория (Уровень III) | Бизнес-центры, офисные здания, гостиницы, многоуровневые паркинги | 90% (надежность 0,90) |
| IV категория (Уровень IV) | Небольшие складские ангары, административно-хозяйственные постройки | 80% (надежность 0,80) |
Внешняя молниезащита: типы молниеприемников и токоотводов
Внешняя молниезащитная система (ВМЗС) предназначена для непосредственного перехвата грозового разряда и безопасного канализирования тока к заземляющему устройству. В зависимости от архитектурных особенностей здания применяются следующие типы перехватывающих элементов:

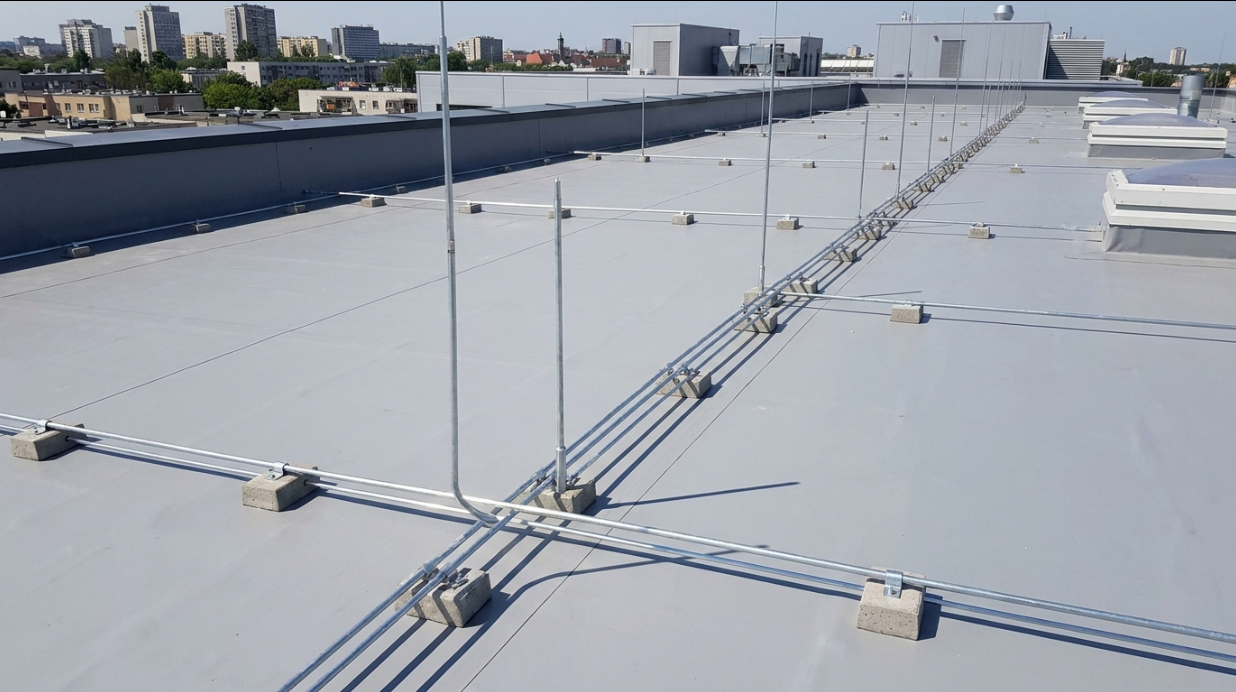

- Молниеприемная сетка: Классическое решение для плоских кровель коммерческих зданий, складов и торговых центров. Выполняется из оцинкованного или омедненного круглого прутка диаметром 8–10 мм. Сетка укладывается на кровлю с шагом ячеек, зависящим от категории защиты (для II категории — не более 10х10 м, для III категории — 15х15 м). Пруток крепится на кровельные держатели с пластиковыми или бетонными утяжелителями, исключающими повреждение гидроизоляционной кровельной мембраны;
- Стержневые молниеприемники (пассивные мачты): Металлические вертикальные стержни высотой от 1 до 20 метров, устанавливаемые на выступающих конструкциях (вентшахтах, чиллерах, котельных) или на отдельно стоящих мачтах. Зона защиты стержня рассчитывается методом защитного угла или катящейся сферы (rolling sphere method);
- Тросовые молниеприемники: Стальные канаты, натянутые над протяженными сооружениями или технологическими эстакадами;
- Активная молниезащита (ранняя стримерная эмиссия — ESE): Электронные ионизирующие головки, формирующие встречный восходящий лидер раньше естественных конструкций здания, что увеличивает радиус зоны защиты в 3–5 раз по сравнению с пассивным стержнем.
Токоотводы: Прокладываются по наружным стенам здания от молниеприемников к заземлителю по кратчайшим траекториям. Расстояние между токоотводами по периметру здания составляет 10–20 м. В современных монолитных зданиях в качестве токоотводов допускается использовать арматурный каркас колонн при условии обеспечения непрерывной металлосвязи и сварных выпусков.
Контур заземления: конструкции, материалы и глубинное заземление
Заземляющее устройство (ЗУ) рассеивает колоссальную энергию разряда молнии в грунте без возникновения опасных шаговых напряжений и напряжений прикосновения. Для коммерческих зданий создается совмещенный контур заземления, объединяющий молниезащитное, защитное (электробезопасность по ПУЭ) и функциональное (информационные технологии, серверные) заземление.
Основные технологии сооружения контуров заземления:
- Кольцевой горизонтальный контур (периметральный): Прокладывается в траншее на глубине 0,5–0,7 м по периметру здания на расстоянии 1 м от фундамента. Используется оцинкованная полоса 40х4 мм или омедненный пруток 14–16 мм;
- Модульно-штыревое глубинное заземление: Современная технология, при которой вертикальные электроды из омедненной или нержавеющей стали последовательно погружаются вибромолотом на глубину до 15–30 метров в плотные водонасыщенные слои грунта с низким удельным сопротивлением. Позволяет достичь требуемых параметров сопротивления на минимальной площади;
- Электролитическое заземление: Применяется на высокоомных грунтах (песок, скала, вечная мерзлота). Представляет собой перфорированную трубу из нержавеющей стали, заполненную смесью минеральных солей, формирующих в грунте высокопроводящий электролит.
Внутренняя молниезащита и защита от вторичных проявлений молнии (УЗИП)
Даже если молния не ударила в здание напрямую, электромагнитное поле близкого разряда (на расстоянии до 1–2 км) наводит в силовых и слаботочных кабелях импульсные перенапряжения амплитудой до нескольких десятков киловольт. Это приводит к пробою изоляции и мгновенному выгоранию микропроцессорных плат в шкафах автоматики, контроллерах, видеокамерах и серверах.
Комплексная внутренняя молниезащита реализуется в 3 ступени:
- Главная заземляющая шина (ГЗШ) и уравнивание потенциалов: Все металлические конструкции здания (трубопроводы отопления, водоснабжения, венткороба, кабельные лотки, оболочки кабелей) подключаются к ГЗШ медными проводниками для исключения разности потенциалов;
- УЗИП I класса (Тип 1 / B): Мощные искровые разрядники, устанавливаемые в ГРЩ и ВРУ. Защищают от прямых токов молнии (форма волны 10/350 мкс) с током разряда до 50–100 кА;
- УЗИП II класса (Тип 2 / C): Варисторные модули, монтируемые в этажных распределительных щитах (ЩО, ЩС). Гасят остаточные коммутационные и индуцированные перенапряжения (волна 8/20 мкс);
- УЗИП III класса (Тип 3 / D): Устройства тонкой защиты, устанавливаемые непосредственно перед чувствительным оборудованием (серверами, системами СКУД и видеонаблюдения, пожарными приборами).
Методика проверки, инструментальные испытания и периодичность контроля
Согласно ПТЭЭП и нормам МЧС, проверка систем молниезащиты и заземления проводится ежегодно перед началом грозового сезона (в апреле-мае). Проверку выполняет специализированная электролаборатория с регистрацией в Ростехнадзоре.
Программа обязательных испытаний включает:
- Визуальный осмотр: Проверка целостности молниеприемников, отсутствия коррозии, надежности болтовых зажимов и сварных швов, целостности переходных мостиков на деформационных швах кровли;
- Проверка металлосвязи (непрерывности цепи): Измерение переходного сопротивления между молниеприемником, токоотводом и контуром заземления микроомметром. Переходное сопротивление контактов не должно превышать 0,05 Ом;

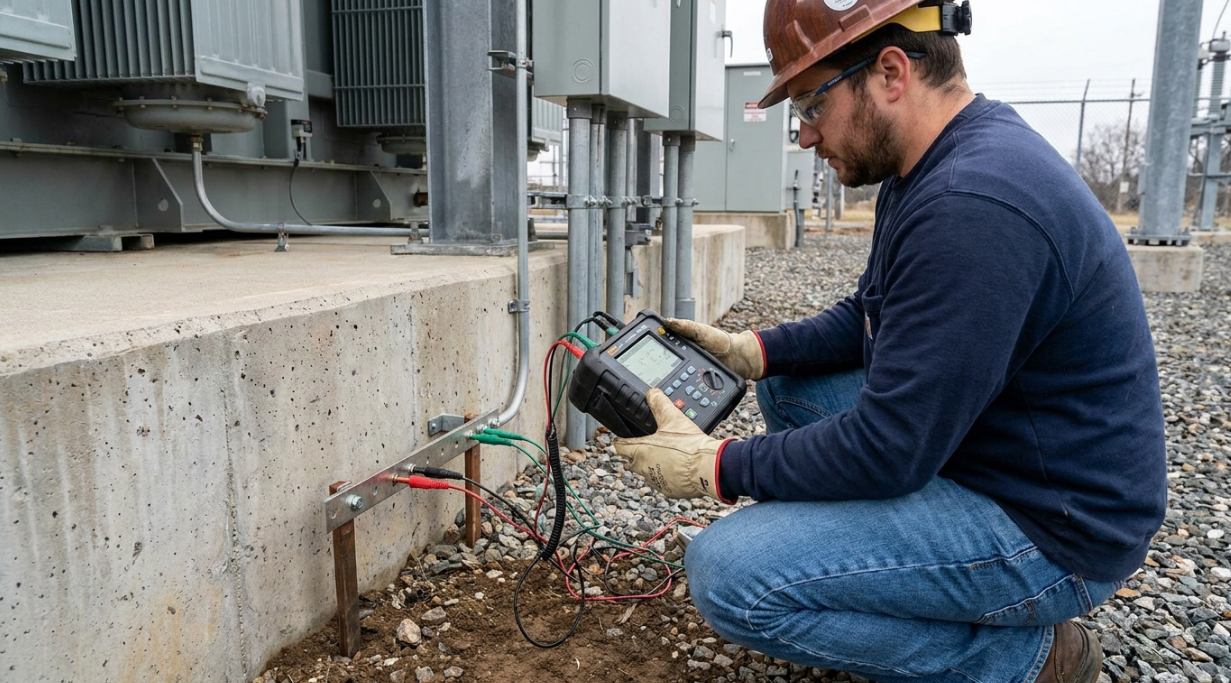

- Измерение сопротивления растеканию тока заземлителя: Измерение выполняется приборами типа ИС-10, Sonel MRU или Fluke по четырехпроводной схеме с забиванием потенциального и токового вспомогательных электродов в грунт;
- Вскрытие грунта для выборочного контроля: 1 раз в 6–12 лет производится выборочное вскрытие грунта для осмотра подземных элементов заземлителя на предмет коррозионного износа (потеря сечения более 50% требует немедленной замены).
По результатам испытаний оформляется официальный Технический отчет и Паспорт заземляющего устройства с приложением протоколов измерений, копии свидетельства электролаборатории и свидетельств о поверке приборов.
Проектирование, монтаж и испытания молниезащиты
Инженерная компания «ВЭК СЕРВИС» выполняет полный цикл работ по молниезащите и заземлению объектов коммерческой, промышленной и складской недвижимости: от предпроектного 3D-моделирования зон защиты до монтажа и ежегодного сервисного обслуживания.
Почему сотни корпоративных заказчиков доверяют «ВЭК СЕРВИС»:
- Комплексный подход «под ключ»: Проектирование по нормам СО и РД, поставка сертифицированных материалов (OBO Bettermann, DKC, EZETEK), монтаж без повреждения кровельного пирога, пусконаладка и сдача в Ростехнадзор;
- Собственная аттестованная электролаборатория: Все необходимые допуски, поверенное измерительное оборудование и оперативная выдача официальных протоколов для МЧС и страховых компаний;
- Опыт работы на сложных кровлях: Монтаж сеток и мачт на мембранных, фальцевых, сэндвич-панельных и эксплуатируемых кровлях силами аттестованных промышленных альпинистов;
- Интеграция с инженерной инфраструктурой: Мы одновременно проводим ТО электрощитов ГРЩ и ВРУ и установку ступеней УЗИП, исключая несогласованность подрядчиков;
- Гарантия на смонтированные системы: До 5 лет гарантии на монтажные работы и до 30 лет безаварийной службы медных и оцинкованных заземлителей.
